全方位专业判断 PConline电源评测新规范
【PConline 评测规范】随着电源工业的高端化发展，我们判别电源不再单凭额定功率多少，+12V输出多少来评定，也不能单单只是主观地看一个电源就觉得它就是一个好电源，我们需要一套专业的仪器和客观的分析。2014年8月，我网更换了更为专业的评测仪器，而同时也增添多几项更客观的评测项目，以保证PConline对每一个电源的评测都公平公正，为消费者提供更客观的购买建议，这也是我们PConline评测的一贯宗旨。因此，我们正式发布了PConline电源评测新规范。
评测宗旨：对每一个电源的评测都公平公正，为用户展现电源最客观和真实的电源产品性能展示和购买建议，监督PC电源产品质量，促进行业良性发展。
评测对象：所有能够提供正常功能的PC电源产品。
测试仪器：

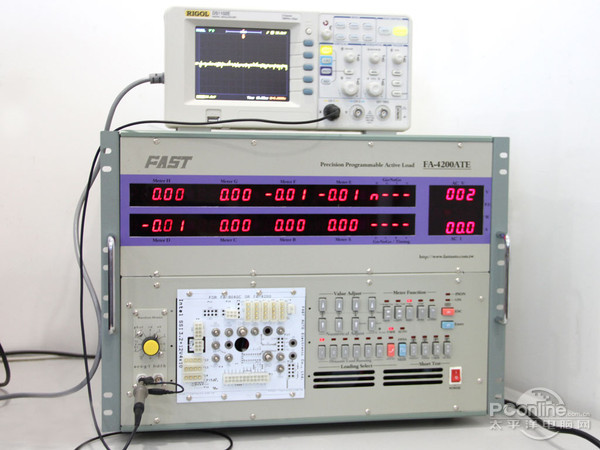

FA-4200ATE电子负载仪
PC电源所采用的测试仪器是桦扬电子有限公司（原为 桦达自动化工业有限公司）生产的计算机联机机型的FA-4200ATE电子负载仪。它可经由计算机联机进行自动测试,测试功能更多,可连接周边测试设备进行更严格的测试需求，此款电子负载可准确测量电源电压的稳定性和在某一特定负载下的电流和电压值，能为读者提供最客观，最准确的电源评测，进而给读者看到一个最直观的电源表现。

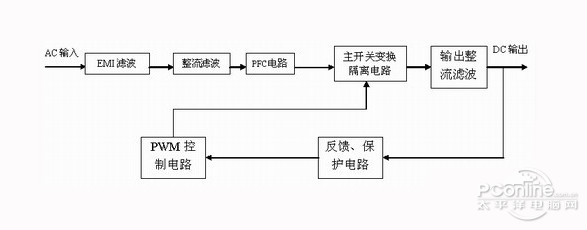

电源工作原理：
首先我们先来简单介绍一下PC电源的工作原理，首先直流电会进入电源内部，由于刚整流直流电带比较脉性，存在波峰波谷，需要EMI滤波来令到直流电比较平滑，进而使电压质量更高。然后得到的电流进入PFC电路，进行电源功率因素校正。然后再进入主开关变换隔离电路，其作用在于它把直流电压变换成高频交流电压，并且起着输出部分与输入电网隔离的作用。输出整流滤波电路将变换器输出高频交流电压进行整流滤波，得到需要的直流电压，同时防止高频噪声对负载的干扰。
控制电路检测输出直流电压，与基准电压比较，进行放大，控制振荡器的脉冲宽度，从控制变换器以保持输电压的稳定。当开关电源发生过电压、过电流后，保护电路启动，使开关电源停止工作以保护负载和电源本身。
辅助电源本身也是一个完整的开关电源，输出+5Vsb电源，为主板待机电路供电，同时也为保护电路、控制电路等电路供电。
评测项目分类：
在评测部分，我们的项目共分为两种，一种是客观项目，即可以通过仪器去验证的，另外一种是主观项目，即影响用户日常使用，却无法用明确的数据规范的。下面先让小编来讲解一下客观项目部分。
客观部分评测：
客观评测项目一：最大电压偏离值
通过电子负载选择了五种不同的负载情况对电源进行测试，分别是20%轻负载，50%负载、60%基本负载、80%、100%满负载。在不同的负载下，我们设置的输入电压始终一致，只是调整电流的输入设置，然后测试电源在+12V，-12V，+5V，+3.3V和+5Vsb几路电路的电压偏离情况，以此作为电源电压是否稳定的标准。计算公式如下：
｜该电路电压/该电路最大偏离电压-1｜*100%=最大电压偏离值
Intel所规定的每路偏离最大标准范围：
intel偏离最大标准范围
+12V
+5V
-12V
+5Vsb
+3.3V
5%
5%
10%
5%
5%
根据Intel所规定的最大标准范围，我网设定下列评价标准：：
2%以下
2%~4%
4%~5%
5%以上
优秀
良好
合格
不合格
客观评测项目二：过负载峰值功率
通过电子负载对PC电源作过功率保护测试，以测定该电源峰值功率。（峰值功率并不是PC电源能稳定工作的功率，此值只用作衡量电源优劣的其中一个标准）
客观评测项目三：转换效率
转换效率对于PC电源来说也是一向重要的指标，相信很多用户都听过80plus认证，而这个认证就是按照转换效率的不同而划分80plus认证的等级。而转换效率的计算公式如下：
PC电源转换效率=实际输出功率/标称输出功率
我们假设有一个额定450W的PC电源，其电压是220V，那么它的标称输出功率为P1=18.9W。而通过实际测量发现该电源只输出了0.08A，平均输出电压为219V，则实际功率P2=0.08A*219V=17.5W。根据公式，我们得出这款PC电源的转换效率η=P2/P1=92.7%。
主观部分评测：
主观评测项目一：电源外观及设计

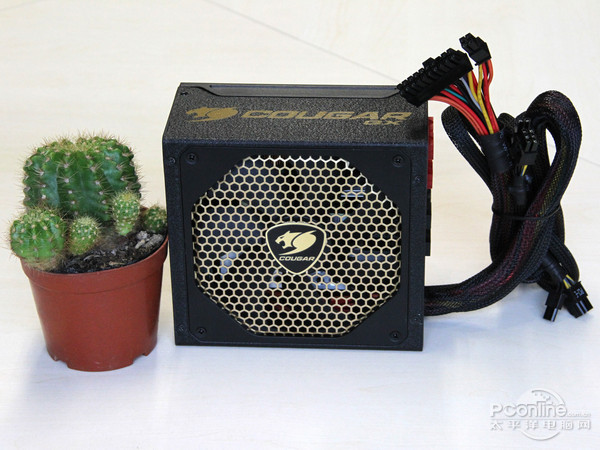

外观评测图例
除了电源本身的性能外，电源的外部设计对于消费者的购买也是其中一大重要因素，例如电源是否模组，采用的散热风扇尺寸，电源线材的质量如何等等这些也是衡量一个电源优劣的重要标准。其中还有能让消费者比较直观了解电源功率及其每路输出情况的电源铭牌图，小编都将根据此铭牌图为大家解读电源性能。
主观评测项目二：电源内部造工

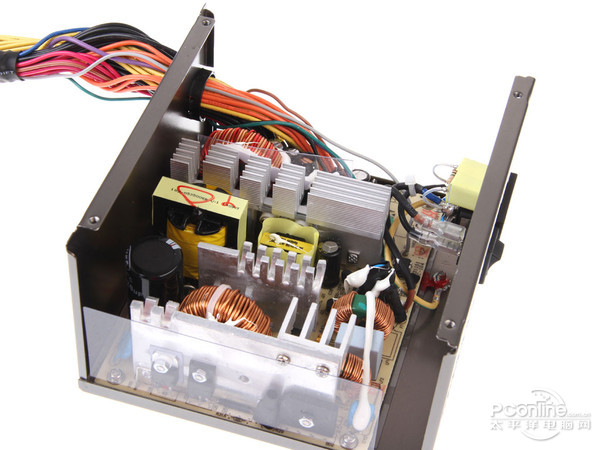

电源内部评测图例
通过拆开电源，让网友更加清晰地看到电源内部具体情况，让网友对电源内部造工有更透彻的了解。除此之外，小编也会对电源内部每一部分的电路细心讲解，让网友明辨电源的优劣。
主观评测项目二：电源整体总结

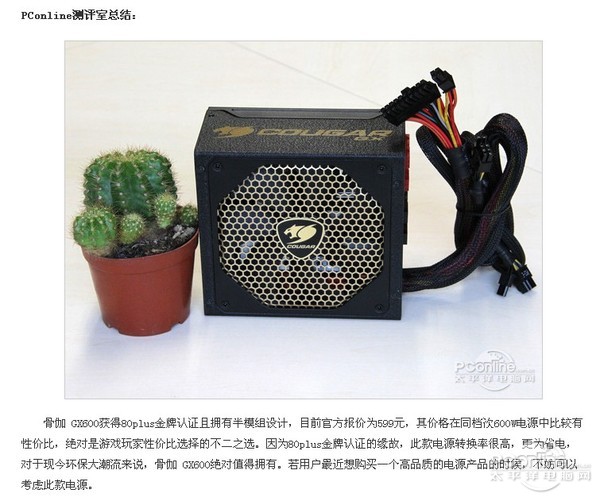

在评测最后，小编会根据电源总体情况（包括客观评测，主观评测还有价格因素），给予小编对消费者电源购买的建议。
总结：作为PConline电源评测规范，内容就先订到这里，当然在后续，我们也会持续对这套规范进行修正、补充，希望能做出更加客观、准确的评测，各位网友有什么建议，也可以在文章评论区提出。
